| 交联聚乙烯绝缘电力电缆 |
|
|
交联聚乙烯绝缘电力电缆是采用化学方法或物理方法，使聚乙烯分子由线形分子结构转变为三维网状结构，由热塑性的聚乙烯变成热固性的交联聚乙烯，从而提高了聚乙烯的耐老化性能、机械性能和耐环境能力，并保持了优良的电气性能。
交联聚乙烯绝缘电力电缆导体的允许长期最高工作温度为90℃，较低绝缘电缆、聚氯乙烯绝缘电缆和聚乙烯绝缘电缆高，且具有重量轻、结构简单、使用方便、耐化学腐蚀和敷设不受落差限制等优点。 |
一、产品标准：
本产品按GB12706《额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
二、适用范围
本产品适用于工频额定电压3.6/6KV～26/35KV输配电线路作配送电能之用。
·工频额定电压U。/U为3.6/6KV～26/35KV
·电缆导体的允许长期最高工作温度为90℃
·短路时（最长持续时间不超过5S）电缆导体的最高温度不超过250℃
·电缆敷设时环境温度应不低于0℃
·电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍
三、电缆额定电压的选择
·电缆的额定电压应适合于电缆系统的运行状况，用U。/U（Um）KV表示
U。 —— 电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U —— 电缆设计用的导体间的额定工频电压；
Um —— 设备可承受的“最高系统电压”的最大值。
·三相系统用电缆U。的值推荐如下表：
| U(KV) |
Um(KV) |
U。(KV) |
| A和B类系统 |
C类系统 |
| 6 |
7.2 |
3.6 |
6 |
| 10 |
12 |
6 |
8.7 |
| 15 |
17.5 |
8.7 |
12 |
| 20 |
24 |
12 |
18 |
| 30 |
36 |
18 |
- |
| 35 |
40.5 |
21 |
26 |
A类系统：该类系统任何一相导体与地或接地导体接触时，能在1min内与系统分离；
B类系统：该类系统仅包括单相接地故障短时运行的条件，接地故障时间应不超过1h，但在任何情况下，最长不超过8h，每年接地故障总持续时间不超过25h；
C类系统：不属于A类、B类的系统。
四、型号
| 型 号 |
名 称 |
适用范围 |
| YJV |
铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 |
室内、隧道、电缆沟等场所不能承受机械外力。
单芯电缆不允许敷设在磁性管道中。 |
| YJLV |
铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 |
| YJY |
铜芯交联聚乙烯绝缘聚乙烯护套电力电缆 |
| YJLY |
铝芯交联聚乙烯绝缘聚乙烯护套电力电缆 |
| YJV22 |
铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
室内、隧道、电缆沟内，或埋地敷设等，能承受
一定机械外力的场所，但不能承受大的拉力。 |
| YJLV22 |
铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
| YJV23 |
铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 |
| YJLV23 |
铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 |
| YJV32 |
铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 |
室内、隧道、电缆沟、竖井或埋地敷设等，
能承受机械外力和一定的拉力。 |
| YJLV32 |
铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 |
| YJV33 |
铜芯交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆 |
| YJLV33 |
铝芯交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆 |
五、生产范围
| 型号 |
芯数 |
额定电压
KV |
| 3.6/6 |
6/6
6/10 |
8.7/10
8.7/15 |
12/20 |
18/20
18/30 |
21/35 |
26/35 |
| 导体标称截面 |
YJV
YJLV
YJY
YJLY |
1 |
25～800 |
25～800 |
25～800 |
35～800 |
50～630 |
50～630 |
50～630 |
| 3 |
25～630 |
25～630 |
25～500 |
35～500 |
50～400 |
50～400 |
50～400 |
YJV22
YJLV22
YJV23
YJLV23 |
1 |
25～800 |
25～800 |
25～800 |
35～800 |
50～630 |
50～630 |
50～630 |
| 3 |
25～630 |
25～630 |
25～500 |
35～500 |
50～400 |
50～400 |
50～400 |
YJV32
YJLV32
YJV33
YJLV33 |
1 |
25～800 |
25～800 |
25～800 |
35～800 |
50～630 |
50～630 |
50～630 |
| 3 |
25～630 |
25～630 |
25～400 |
35～400 |
50～240 |
50～185 |
50～150 |
注：单芯铠装电缆仅用于直流系统，若用于交流系统，应采用非磁性材料的铠装层或采用隔磁措施。
六、电缆结构图

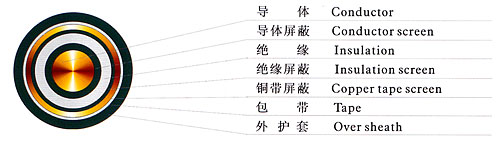

| ·3.6/6KV～26/35KV单芯交联聚乙烯绝缘电力电缆 (YJV,YJLV,YJY,YJLY) |
 |
| |

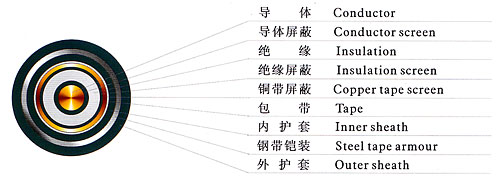

| ·3.6/6KV～26/35KV单芯交联聚乙烯绝缘钢带铠装电力电缆 (YJV22,YJLV22,YJV23,YJLV23) |
 |
| |

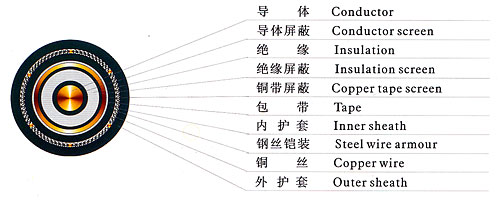

| ·3.6/6KV～26/35KV单芯交联聚乙烯绝缘钢丝铠装电力电缆 (YJV32,YJLV32,YJV33,YJLV33) |
 |
| |

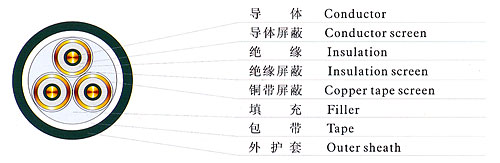

| ·3.6/6KV～26/35KV三芯交联聚乙烯绝缘电力电缆 (YJV,YJLV,YJY,YJLY) |
 |
| |

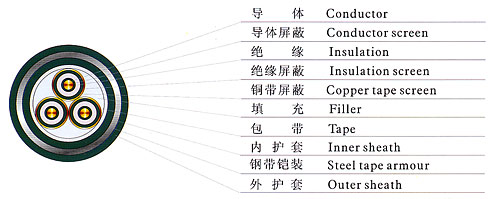

| ·3.6/6KV～26/35KV三芯交联聚乙烯绝缘钢带铠装电力电缆 (YJV22,YJLV22,YJV23,YJLV23) |
 |
| |

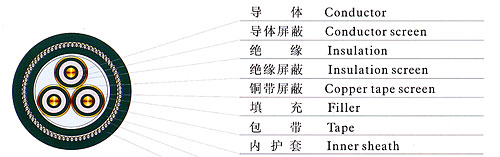

| ·3.6/6KV～26/35KV三芯交联聚乙烯绝缘钢丝铠装电力电缆 (YJV32,YJLV32,YJV33,YJLV33) |
 |
|
|
| |
